气动常开常闭阀VPOO - VPOO3系列

Burocco VPOO - VPOO3系列产品参数：

接通/断开动作

- 2V-NC-常闭

-2V-NO-常开

-2V-DE 双作用

-3V分流(NC-NA-DE)

Burocco VPOO - VPOO3系列尺寸

-DN 15-DN 100(1)

Burocco VPOO - VPOO3系列等级

-PN 16 - PN40

Burocco VPOO - VPOO3系列阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

-碳钢ASTMA216Gr WCB (环氧清漆)

- AISI 316 号不锈钢

Burocco VPOO - VPOO3系列阔座

-AISI316 不锈钢

Burocco VPOO - VPOO3系列连接方式

-法兰，按照、UNII2229(2)

Burocco VPOO - VPOO3系列上阀盖

- 标准碳钢

-AISI316

-AISI420

Burocco VPOO - VPOO3系列快速打开时阀塞动作为线性

-AISI316. 带PTFE-PTFEICG插芯(软质密封) )

-AISI316 (金属密封)

Burocco VPOO - VPOO3系列填料箱

- 标准PTFE 环

- PTFE+ 石墨

Burocco VPOO - VPOO3系列阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

Burocco VPOO - VPOO3系列伺服控制器

-气源压力：最小4bar. 最大8bar，

-材料：AISI304 压制钢

-气缸:Φ82,Φ118,Φ136,Φ153

-阀杆： 双导件与调节 △P/行程

-密封圈： NBR 氟橡胶

-电流设备：定位器

-附件: 手轮、磁传感器、接近传感器、徽动开关盒、电磁阀

Burocco VPOO - VPOO3系列单作用万式下6bar 时的耗气量

- CIL.Φ82 = O.70 NI

- CIL.Φ118 = 1.80 NI

- CIL.Φ136 = 3.00 NI

- CIL.Φ153 = 5.20 NI

Burocco VPOO - VPOO3系列允许的最大负载损失(升/分钟〉

-软质密封=0

-金属密封=0.0001

Burocco VPOO - VPOO3系列工作温度

- 30.C + 200.C

Burocco VPOO - VPOO3系列备注

(1）根据客户要求，可提供更大规格或者小C V 的阀门。

(2)根据客户要求，可提供其他类型的端连接。

Burocco VPOO - VPOO3系列适用于控制气体、蒸汽、液体等介质。 是一种直角回转结构,由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构,启动扭矩小,具有极好的灵敏度和感应速度;超强的剪切能力。

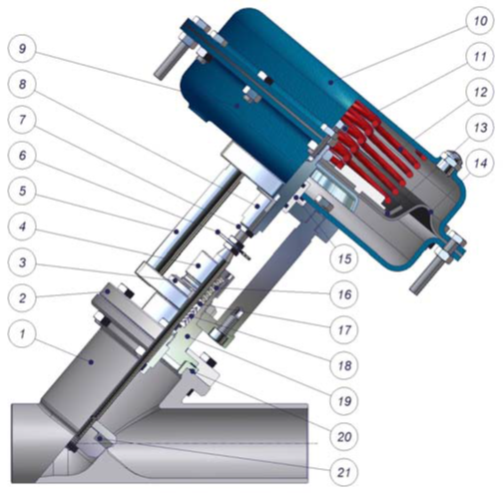

Burocco VPOO - VPOO3系列

1.阀体    -球墨铸铁GS 400-12

          -ASTM A 216GrWCB

          -不锈钢A / SI 316

2.阀塞    -不锈钢A / SI 316

3.插芯    PTFE

4.阀杆    -不锈钢A / SI 316

5.阀体垫片      万向节

填料箱    PTFE或石墨

7.填料函弹簧    -不锈钢A / SI 316

8.阀轭    -球墨铸铁GS 400-12

9.气缸密封环    -NBR 70sh

10.活塞唇形密封    -NBR 75sh

11.阀杆密封环      -NBR 75sh

12.气动执行器弹簧      -Oteva 70

13.护盖      丙烯酸树脂

14.上阀盖    -ASTM A 216 Gr WCB

      不锈钢A / SI 316

15.填料箱螺母      -不锈钢A / SI 303

16.行程指示盘      -不锈钢A / SI 304

17.行程指示片      铝

18.铭牌      铝

19.阀杆唇形活塞密封       -NBR 75sh

20.活塞      尼龙PA66 /防腐蚀

21.伺服控制杆      -不锈钢A / SI 316

22.气缸      -不锈钢A / SI 304

23.三通      -ASTM A 216 Gr WCB

      不锈钢A / SI 316

Burocco VPOO - VPOO3系列每个阀门在出厂前都经过检查，通过了内部检测，特殊要求或检查由客户承担。

Burocco VPOO - VPOO3系列保修期为自发货之日起12个月，在正常工作条件下有效，并且仅限于更换或维修有缺陷的零件和材料。 任何其他义务均不包括在内。

BUROCCO INOXVALVOLE保留停止，更改或修改其任何产品特性的权利。
