800系列

Burocco阀门的产品参数

Burocco 800系列 工作控制方式

-2V-NC常闭（空气打开，直通阀）

-2V-NO常开（空气关闭，直通阀）

-3V-分流/合流阀

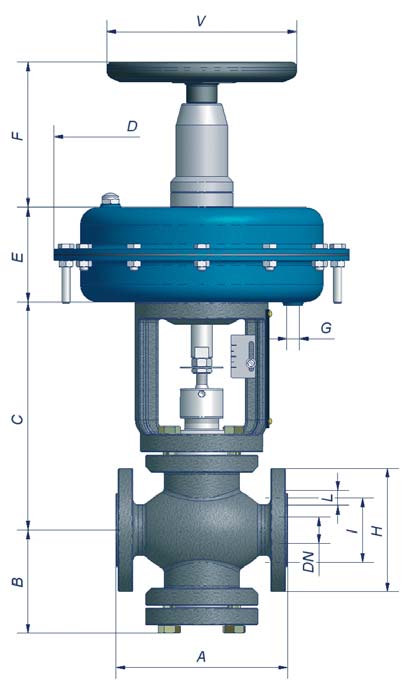

Burocco 800系列 尺寸

-DN15-DN100₍₁₎

Burocco 800系列压力等级

-PN16-PN40

Burocco 800系列阀体材料：

-球墨铸铁 GS400-12(环氧清漆)PN16

-碳钢 ASTM A216 WCB （环氧清漆)PN40

-不锈钢 AISI316 PN40

Burocco 800系列阀座

-AISI316L不锈钢

Burocco 800系列连接方式

-法兰 PN16，PN40₍₂₎

-凸面（RF）UNI2229

Burocco 800系列阀盖

-符合ASTMA105、AISI420、AISI316钢标准

Burocco 800系列阀塞

-等百分比、线性、V型端、小流量、在导向件控制下进入上部。

-AISI 316L 带PTFE-PTFE/GG阀塞（软质密封）

-AISI 316L带高性能聚合物阀塞(HPP)

-AISI 316(金属密封)

Burocco 800系列自调节填料箱

-STD-PTFE “V”形环+石墨环

-HTS-PTFE “V”形环+增强石墨环

-LTS-纯PTFE “V”形环

Burocco 800系列阀壳

-球墨铸铁 GS 400-12(环氧清漆)

Burocco伺服控制器

-采用双向气动膜片（最大 2.5bar），采用FE冲压板(环氧清漆)

-规格：S.200、S.275、S.340、S.430

-标准弹簧范围：3-15psi、6-18psi、6-30psi

-标配设备：行程指示器

-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。

Burocco压差

见技术规格表

Burocco密封等级

-符合UNI EN1349标准的规定

-软密封 VI级

-金属密封 IV级

Burocco阀门的工作温度

-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度180℃；

-采用WCB钢阀体的阀门:最低温对-5℃，最高温度200℃

-采用AISI316 钢阀体的阀门：最低温对-20℃，最高温度200℃

Burocco 800/803系列控制阀可控制多种流体：蒸汽、过热水、非爆炸性气体、腐蚀性液体等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求，可将阀门用于特殊领域。

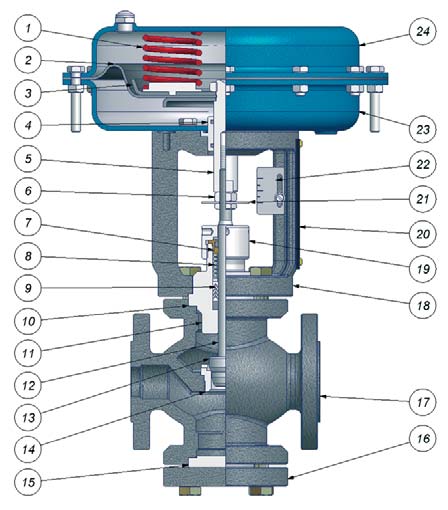

      Burocco 800系列控制阀采用双通球形阀体及螺栓固定，底部用于检查，更换阀塞（反向型）。阀塞在导向件控制下进入上部，且自调节式填料箱不需要维护，这类阀门尤其适用于中小工厂的调节。

      Burocco 803系列控制阀门采用螺栓固定阀座形式球形阀体与焊接阀座式三通。V型端口阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护，这类阀门yo切适用于中小设备的调节。

Burocco阀塞

1.    线性阀塞，这种阀塞可确保阀杆行程与流量之间为线性关系，进而使流量与阀门开度之间也为线性关系。当工作压差没有明显变化或者在流量变化有限的工艺过程下，可使用这种阀塞

2.    等百分比阀塞，如采用这种阀塞，阀门每次的打开行程增加量相同时，流量增加百分比将保持恒定；在相同压差小行程增加10%，流量通常为阀门变化前流量的50%。这样，在阀门打开的后半程中，阀门几乎可以通过各种流量 在流量或者压差变化明显的情况下可采用这种阀塞。

3.    V型端口阀塞，采用这种类型的阀塞，可在线性与等分比曲线之间获得一条最佳特性曲线。由于这种阀塞具有延伸部分，可确保导引行程而不会引起振动，因此主要用于三通类型的阀门。

4.    小流量阀塞，对于此类型小流量阀塞，我们可以提供三种特性的阀塞，线性柱销，单键与双键等百分比型，流量系数在0.1-2之间，可用于微调与精调

选型对附件的要求：

在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。

控制阀填料箱的选择通过阀门的流体特性、压力及温度决定。800/803系列控制阀采用三种填料箱。

Burocco填料箱技术规格

1.    标准填料箱（STD）:由采用PTFE填料的V形环+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，最高工作温度可达180℃

2.    高温填料箱（HTS）：由采用PTFE填料的V形环与采用加强型石墨填料的石墨环组成，与金属密封阀塞或者高性能聚合物组合使用时，最高工作温度可达200℃

3.    低温填料箱（LTS）：由采用PTFE填料的V形环（增加数量）+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，工作温度范围在-20℃-180℃之间，适用于通过与石墨不兼容的流体。

Burocco阀门正确选型必须的数据

工作流体

比重/密度（y）

流体温度℃

阀门上游压力（bar）

压差（                                               ）

最大流量（Q）

流量系数（CV/KV）

规格（DN）

标称压力（PN）

阀体形状（2-3通）

Burocco阀体材料：

阀门动作（NC-NA）

阀塞规格

控制信号（psi）

Burocco控制阀的附件包括：

1、阀门定位器用于改善控制阀调节性能的工作特性，实现正确定位；

2、阀位开关显示阀门的上下限行程的工作位置；

3、气动保位阀当控制阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置；

4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置；

5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门；

6、气动继动器使执行机构的动作加速，减少传输时间；

7、空气过滤减压阀用于净化气源、调节气压；

8、储气罐保证当气源故障时，使无弹簧气缸活塞执行机构能够将控制阀动作到故障安全位置。其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等；
