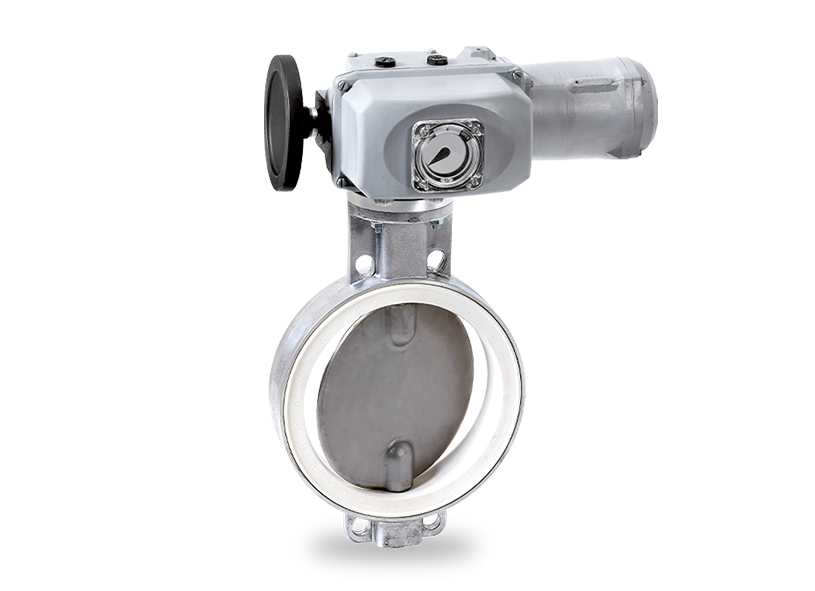

Warex Valve 蝶阀 中间法兰翻板 DKZ 103

 Warex Valve 蝶阀 中间法兰翻板 DKZ 103
Warex Valve在德国公司已有55年历史，主要产品为蝶阀及其配件，裸阀体/带执行器/带手动或自动控制柄，蝶阀密封件。

中间法兰翻板 DKZ 103

蝶阀 103 系列是符合 DIN EN 1092 标准的法兰密封中间法兰阀。符合 DIN EN 12266 泄漏率 A 的密封性。外壳为一体式，密封套筒牢固地硫化到接头中。蝶阀适用于固体、液体和气体介质，温度范围为 -40 至 +200 °C。 对于温度高于 200 °C 的热气体，该系列可用作金属密封型节流阀。

特性：

•免维护设计，无需后续润滑

•具有高自支撑能力的外壳

•中心安装的流动友好型翻板盘，具有特殊的

轴连接，确保两个流动方向的绝对密封性

•带横向突出部分和附加密封条的密封件可确保

法兰之间的完全密封，无需额外的法兰密封件

•提供 -Ex 版本，适用于 0/20 区，包括型式检验

•轴端和阀头设计用于构建各种驱动选项，

接口符合 DIN/ISO 5211 标准

材料

外壳

硅光，钢，不锈钢

翻盖盘

铸钢，不锈钢，涂层，研磨和抛光

袖口

NBR，Hypalon，EPDM，FPM，硅胶，包括

轴+针

不锈钢1.4571 + 1.4057 + 1.4542

插座

MS，PTFE，青铜，Peek

O形圈

NBR，FPM

Warex Valve 结构组成：

1.箱

2.碟片

3.袖

4.浪

5.挡圈

6.O型圈

7.中间法兰/灯笼

8.球果

9.油封

10.O型圈

11.锁定螺钉

12.端板

Warex Valve 蝶阀 中间法兰翻板 DKZ 103
