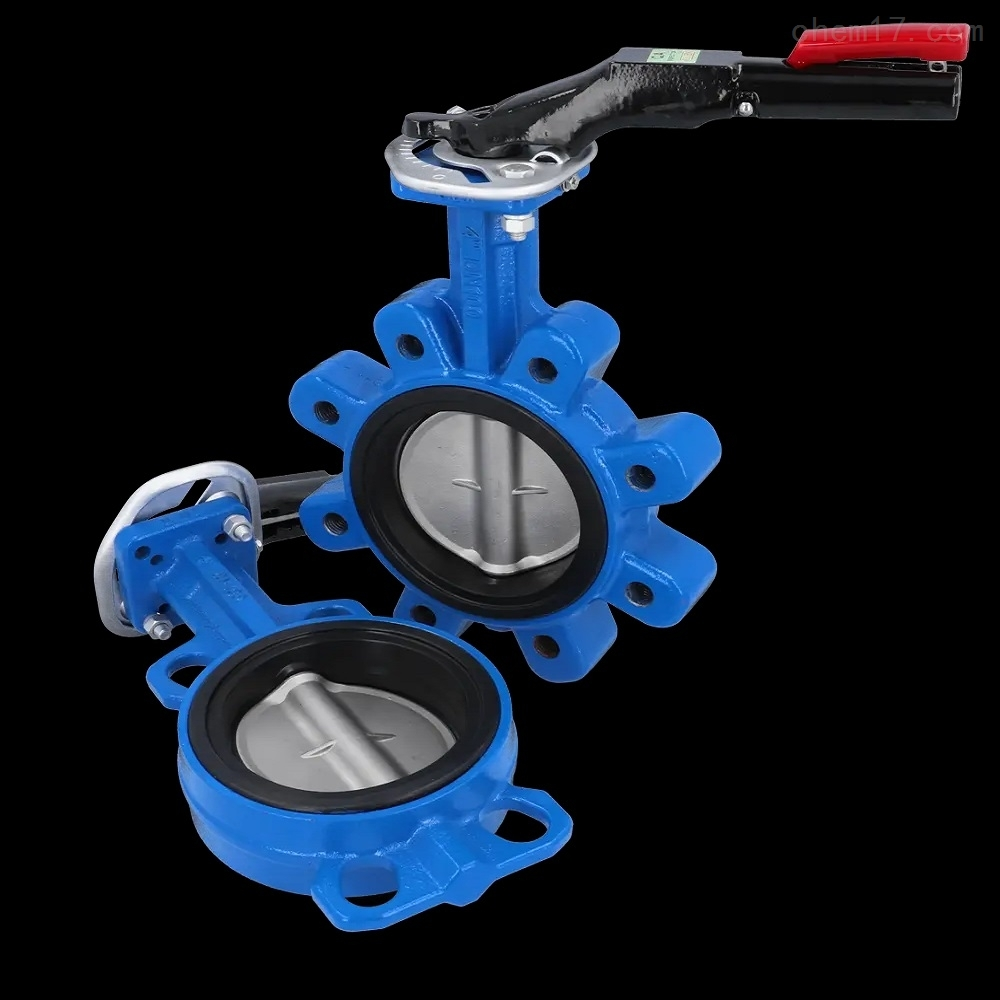

WAREX Valve 蝶阀用于电厂

WAREX  Valve 蝶阀用于电厂

WAREX   Valve 蝶阀，型号DKZ110 DN 250

总长度68毫米

用于夹在符合EN1092标准的法兰盘之间，PN10

阀体由硅铝制成

不锈钢1.4408-抛光Ra<0.8µ-的阀盘

轴由不锈钢1.4057或更好的材料制成

轴的密封采用O型圈

黄铜轴套中的轴轴承

密封套由EPDM白色材料制成

牢固地粘结在壳体内

(有较大的过盈量)

带自由轴端，Vkt. 22毫米

连接符合DIN/ISO 5211, F10标准

WAREX   Valve  气动旋转执行器

AT 3000 DR双作用式

要求的控制压力为6.0bar

WAREX   Valve  电磁阀 5/2路功能

诺冠2623077.3037

24 V DC, 1.6 W, IP 65

白色NBR材质的密封套

适用于DKZ110APS DN 200

WAREX   Valve

黑色丁腈橡胶刮刀

适用于DKZ103APS DN 600

WAREX   Valve  用于DKZ110 DN 80型的Warex-utterfly阀门

面对面39毫米

用于法兰之间的安装，根据EN 1092标准钻孔，PN 10

阀体为不锈钢1.4408

1.4408不锈钢圆盘

不锈钢轴，不锈钢1.4057或同等材质

轴用O型圈密封

轴承套为PTFE-煤

红色硅胶密封元件

可在壳体内更换

特殊设备

注意事项

蝶阀的设计尽可能不含锌和铜，不适用于MSR技术。

Zwischenlaterne/Zwischenflansch aus Edelstahl

- 所有的Schrauben aus Edelstahl --

额外的附件：

气动执行器

AT 30 DR双作用

必要的空气供应6.0巴

5/2路电磁阀

Joyner MNH 510701 BMF, 24 V DC

电磁阀阀体为铜和无锌

包括设备插头G 122 PG

带不锈钢制中央螺丝

带2个传感器的限位开关盒

p+f nbn 4-12gm50-e2

pnp，带黄色LED，10 ... 30 V DC

安装在塑料外壳中 + 接线

根据A5446号布线图

包括Namur安装托架

适用介质：散装

特点：无腐蚀性，无粘性

工作压力：无压力

工作压力： < 0,5 bar (Ps) MAWP

(注：MAWP=设计压力)

工作温度： 0 °C ... + 200 °C (Ts) MAWT

环境温度：0 °C ... + 50 °C (Ts)

防爆保护： 无要求

根据PED/2014/68/EU，图7对蝶形阀进行评级

认证模块A2

蝶形阀不受此合格评估的约束

测试压力：设计压力×1.1巴的密封性
